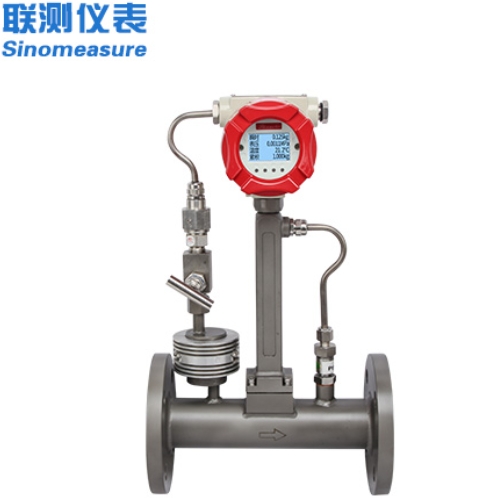

聯測渦街流量計

在蒸汽管道流量測量中，聯測渦街流量計作為遠程平衡流量表的核心組件，憑借其技術優勢和適應性成為工業場景中的優選方案。以下從技術原理、產品特性、應用優勢及選型建議四個維度展開分析：

一、技術原理與平衡流量表的關系

渦街流量計基于卡門渦街原理工作：流體流經三角柱型旋渦發生體時，兩側交替產生規則旋渦，其頻率與流速成正比。聯測渦街流量計通過內置的壓電傳感器捕捉旋渦頻率，結合儀表系數（K值）計算流量。這種非接觸式測量方式避免了傳統節流裝置（如孔板）因壓損大、直管段要求高導致的能量浪費和安裝復雜問題。
遠程平衡流量表的核心在于平衡流量計技術，其通過多孔節流裝置優化流場分布，顯著降低壓力損失（僅為傳統孔板的1/3）并縮短直管段需求（最小0.5D）。聯測渦街流量計與平衡流量計結合后，既保留了渦街流量計寬量程比（1:10）、高精度（±1.0%）、低維護的特點，又通過平衡技術提升了測量穩定性，尤其適用于蒸汽管道中壓力波動大、工況復雜的場景。

二、聯測渦街流量計的產品特性

1. 寬量程與高精度
   量程比可達1:15，測量精度±1.0%（液體）、±1.5%（蒸汽/氣體），滿足蒸汽管道中流量波動大的需求。
2. 溫壓補償功能
   可選配溫度、壓力傳感器，通過內置算法將工況流量轉換為標況流量，避免蒸汽密度變化導致的測量誤差。
3. 抗干擾與穩定性
   采用數字信號處理技術，有效抑制管道振動、電磁干擾對測量結果的影響，確保長期穩定性。
4. 遠程通信能力
   支持RS485、Modbus、HART等協議，可與SCADA系統或DCS平臺無縫對接，實現遠程監控與數據采集。

三、應用優勢與典型場景

1. 節能降耗
   平衡流量計技術使壓力損失降低至傳統孔板的1/3，減少蒸汽輸送能耗。例如，在某化工廠項目中，改用聯測渦街流量計后，年節約蒸汽能耗成本約15%。
2. 安裝便捷
   最小直管段需求僅為0.5D，適應狹小空間或復雜管路布局，降低施工難度和成本。
3. 維護成本低
   無可動部件，故障率低；支持在線校準，減少停機維護時間。
4. 典型應用場景
   • 化工行業：蒸汽鍋爐輸出計量、反應釜加熱蒸汽流量監控。
   • 電力行業：汽輪機進汽流量測量、熱網供汽計量。
   • 食品加工：殺菌釜蒸汽流量控制、CIP清洗系統流量監測。

四、選型與使用建議

1. 量程匹配
   根據蒸汽管道設計流量選擇量程，通常建議工作流量在量程的30%~70%之間，以確保測量精度。
2. 溫壓補償配置
   若蒸汽參數波動較大（如溫度>150℃、壓力>1.0MPa），建議選配溫壓補償功能，避免密度變化導致的誤差。
3. 安裝注意事項
   • 確保上游直管段≥5D（平衡流量計優化后要求），下游≥2D。
   • 避免安裝在閥門、彎頭等擾動源附近，必要時加裝整流器。
   • 傳感器垂直安裝時，流向應自下而上，防止冷凝水積聚。
4. 定期校驗
   建議每2年進行一次實流校準，確保長期精度。
